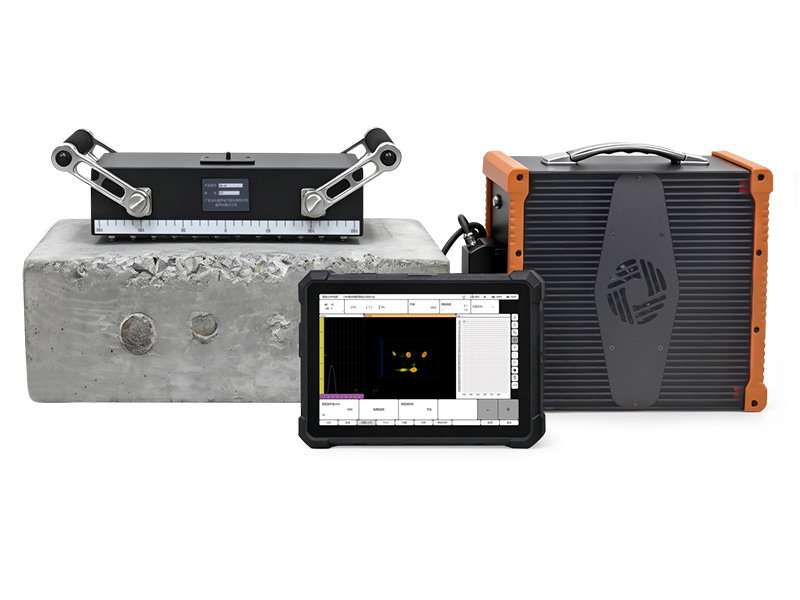

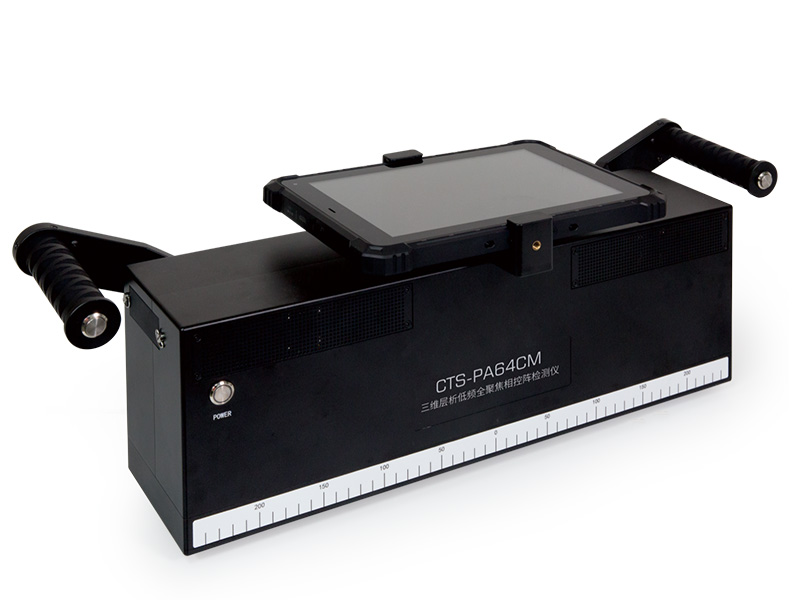

CTS-LPA70三维层析低频全聚焦（TFM）相控阵检测仪，是一款专为混凝土、风电叶片等高衰减材料检测而设计的专用低频相控阵检测仪。
该设备支持并行全矩阵采集，TFM多模态成像，可灵活适配最多由64个横波干点接触（DPC）传感器构成的矩形阵列换能器，能够对混凝土、石材、耐火砖等高衰减材料内部结构进行可视化实时三维成像检测，精准识别钢筋、线缆、空洞、空隙、分层、裂缝、填充物及夹杂物等典型缺陷。本产品攻克了混凝土无损检测领域的关键核心技术，其技术指标达到国际先进水平，成功解决了相关“卡脖子”技术难题，实现了高端进口设备的国产化替代。
自主研发干点接触（DPC）传感器： 采用耐磨陶瓷传感头，无需耦合剂即可实现高效声波传导，大幅提升设备耐久性与工程适用性。
单面检测 ：只需单侧接触混凝土结构表面即可完成 2D/3D 成像检测，可大大提高检测的便捷性和可操作性。
自适应表面耦合机制：集成独立弹簧悬架结构，可自调节适应混凝土粗糙及不平整表面，保障检测稳定性。
激发横波实现高分辨率检测： 通过优化声波激发机制实现横波主导检测，显著提升对内部微小缺陷的分辨能力。

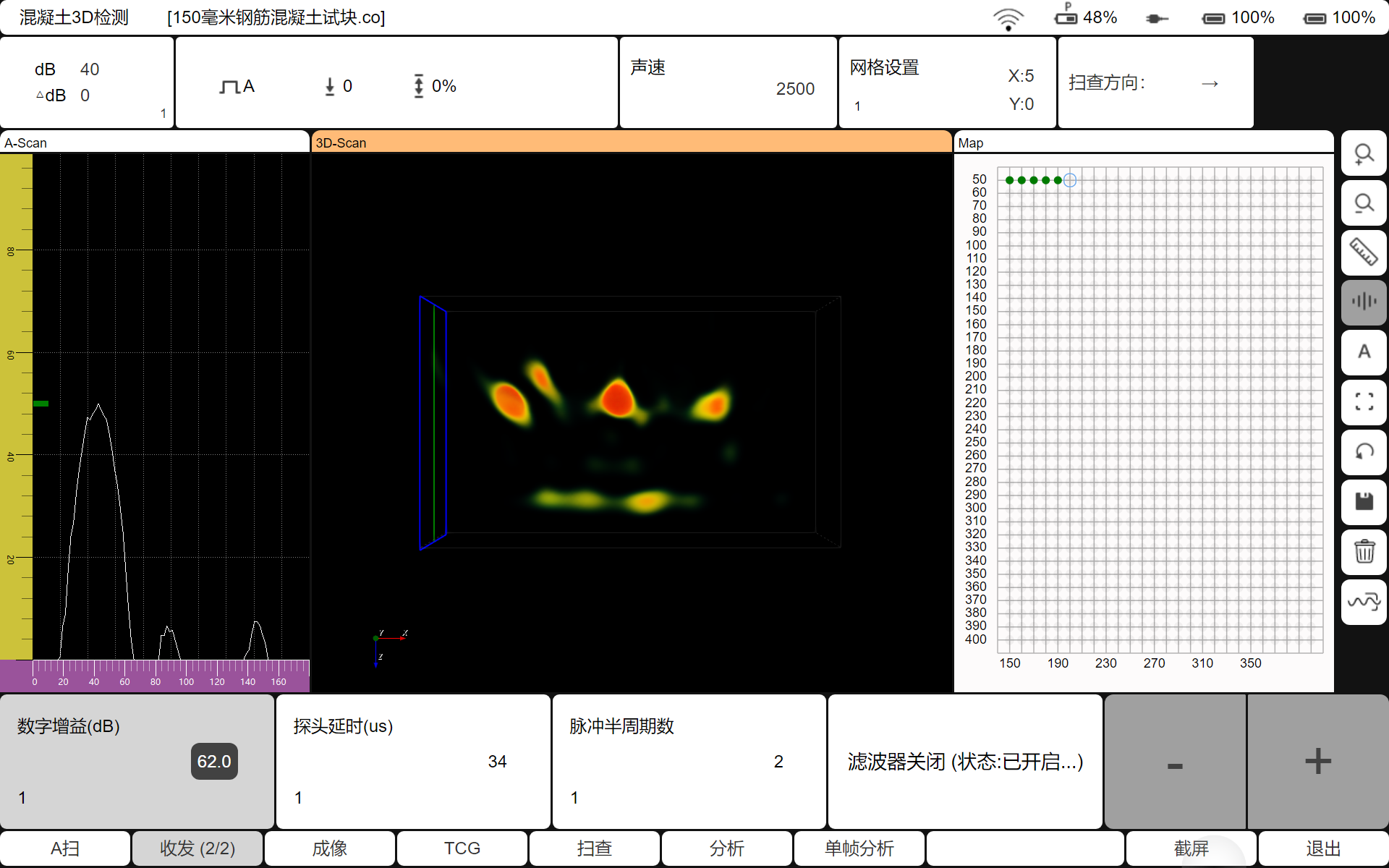

实时三维成像系统：基于DPC传感器阵列与全聚焦算法，动态生成混凝土内部结构三维层析图像。
多维度可视化分析：支持多平面切面视图及三维全景重构图，为缺陷定位与形态解析提供多角度数据支撑。
创新分体式架构设计：设计主机和阵列换能器分体式架构，主机通过IPEX相控阵接口可灵活适配DPC传感器阵列及常规相控阵探头等多种类型阵列换能器。
CTS-LPA70主机性能指标:
| 基本参数 | |
| 通道数 | 32:64通道（支持最大64通道TFM） |
| 发射器参数 | |
| 脉冲方式 | 双极性方波 |
| 发射电压 | 最高±200V |
| 脉冲宽度 | 500ns～50μs |
| 接收器参数 | |
| 带宽 | 20kHz～2MHz（-3dB），支持多档FIR滤波 |
| 采样频率/位数 | 20MHz/14bit |
| 模拟增益范围 | 0～70dB |
| 检测能力 | |
| 探测深度 | 不小于0.8m |
| 最大分辨力 | 可检出直径大于10mm的钢筋、20mm的球体 |
| 物理参数 | |
| 数据通讯方式 | 有线千兆以太网/无线Wi-Fi |
| 供电 | 直流13.5V/电池11.1V |
| 电池续航时间 | ≥4小时 |
| 温度特性 | 工作温度：-10℃～45℃；存储温度：-20℃～60℃ |
| 主机尺寸 | 320mm×260mm×106mm（含外框橡胶垫） |
| 主机重量 | 4.1kg（不含电池） |
| 软件功能 | |
| 数据采集 | 三维FMC数据采集 |
| 成像方式 | 2D、3D TFM成像 |
| 聚焦点数量 | 最高100万点 |
| 图像帧率 | 3D成像＞1Hz |
| 显示方式 | A-Scan、B-Scan、C-Scan、3D、3D MAP |
| 分析软件： | 具备缺陷定位、定量测量功能 |
CM-48阵列换能器性能指标:
| 接收器参数 | |
| 换能器数 | DPC×48 |
| 标称频率 | 横波 50kHz |
| 前置放大器 | 可更换低噪声前置放大器模块 |
| 物理参数 | |
| 尺寸 | 320mm×150mm×90mm（含手柄宽度） |
| 重量 | 3.7kg |
| 辅助定位 | 激光灯辅助 |
| 操作方式 | 双手柄多角度可调 |

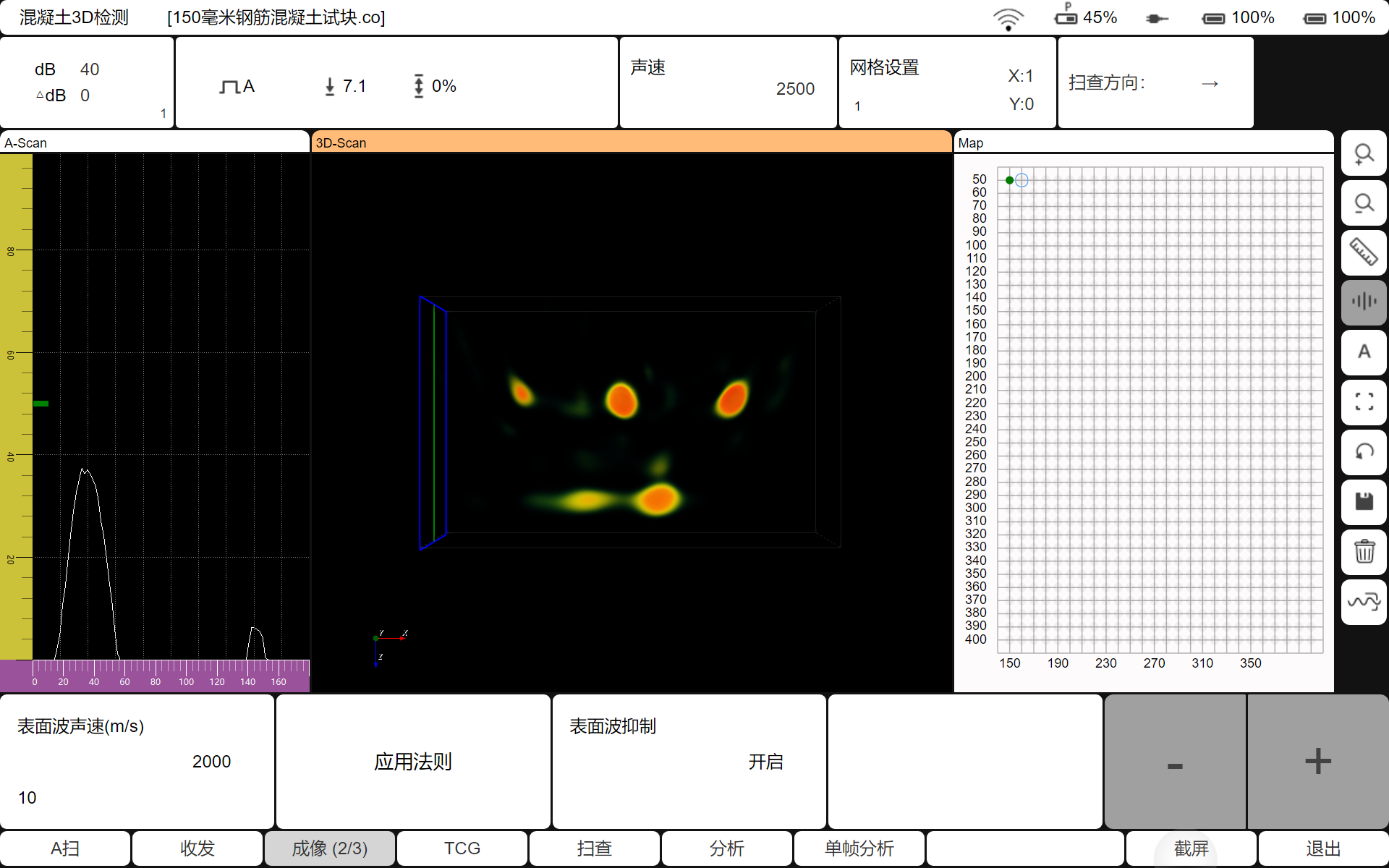

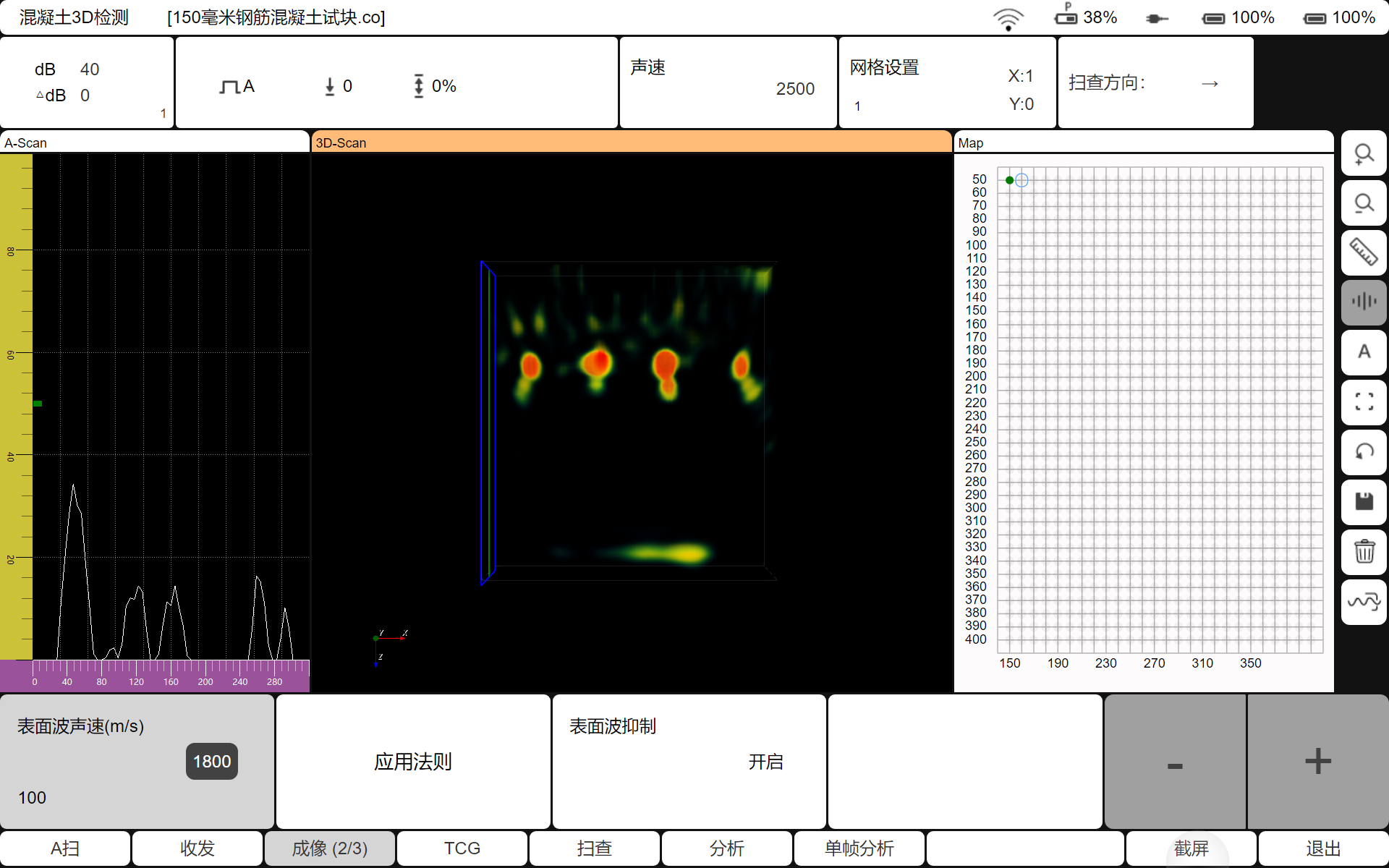

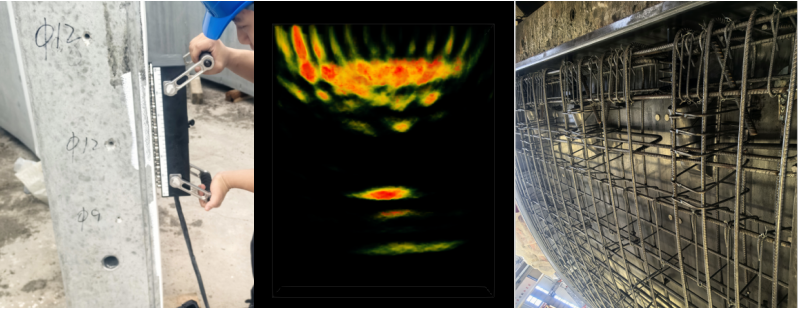

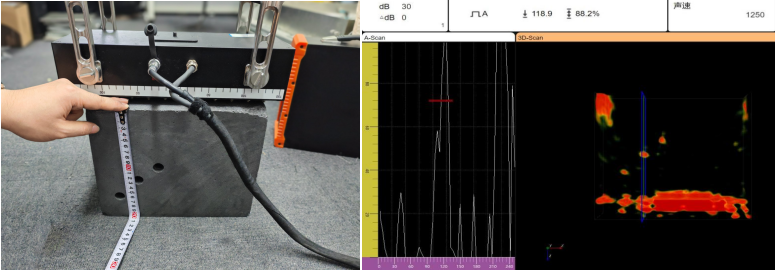

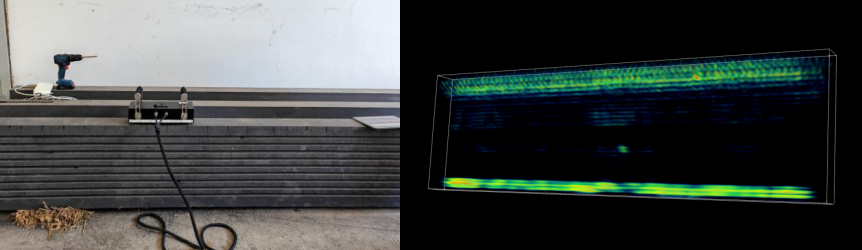

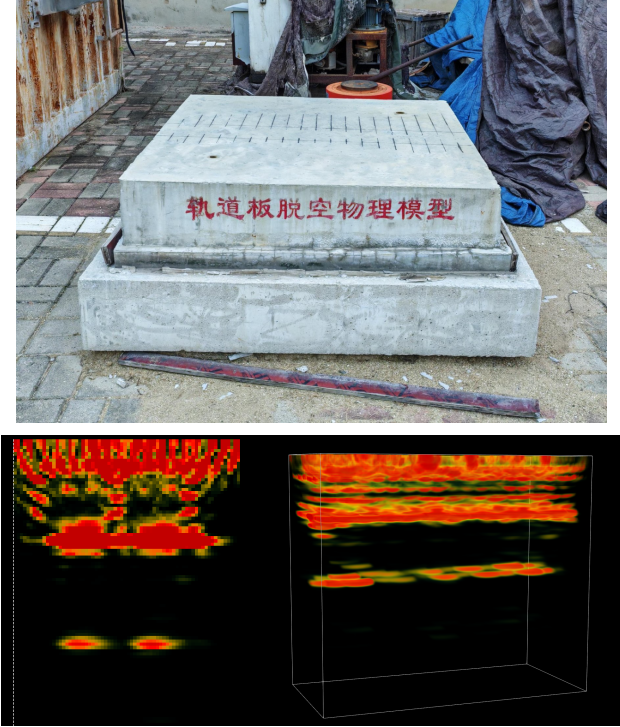

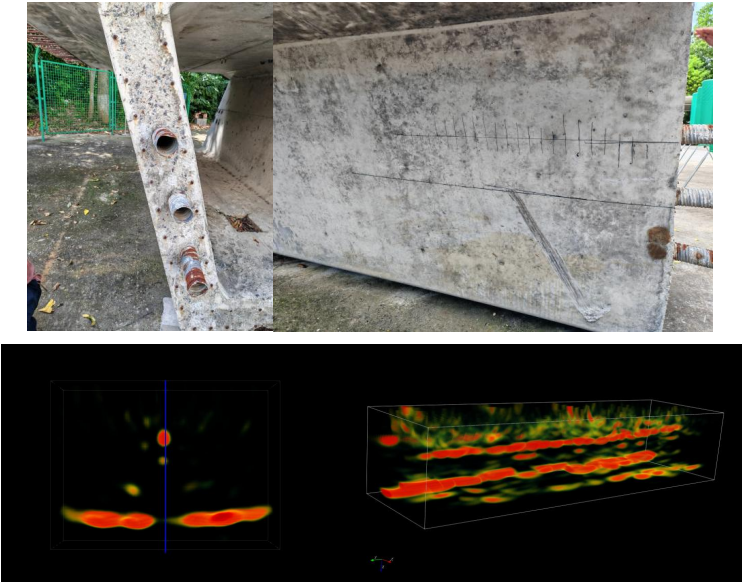

混凝土试块实际检测图像：

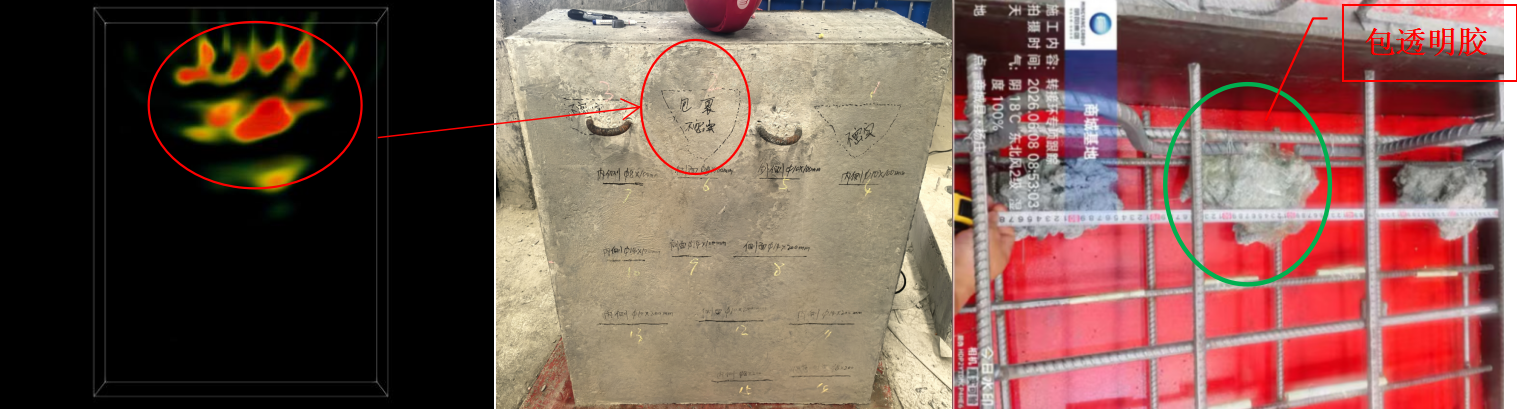

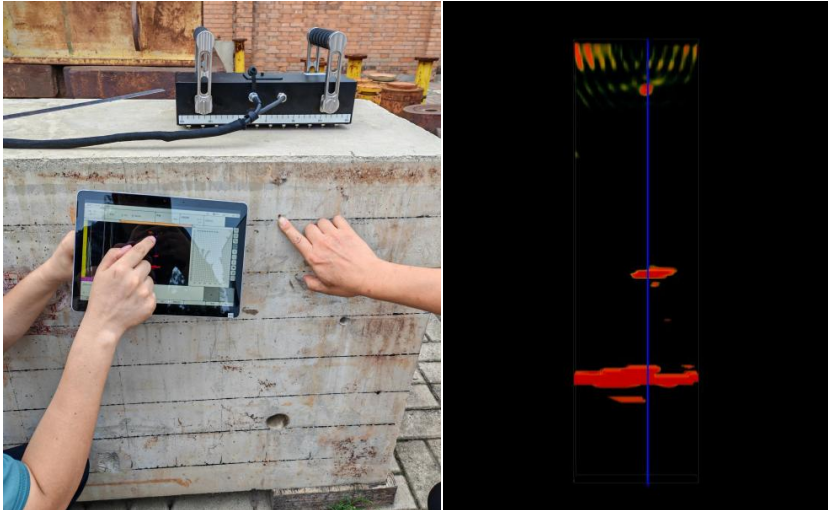

预埋不密实（透明胶包裹）混凝土试块检测：

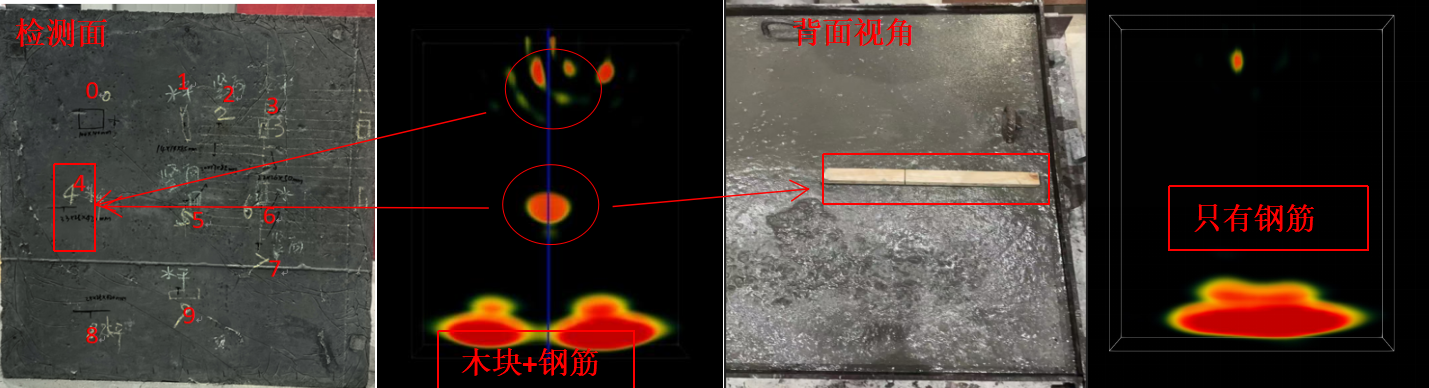

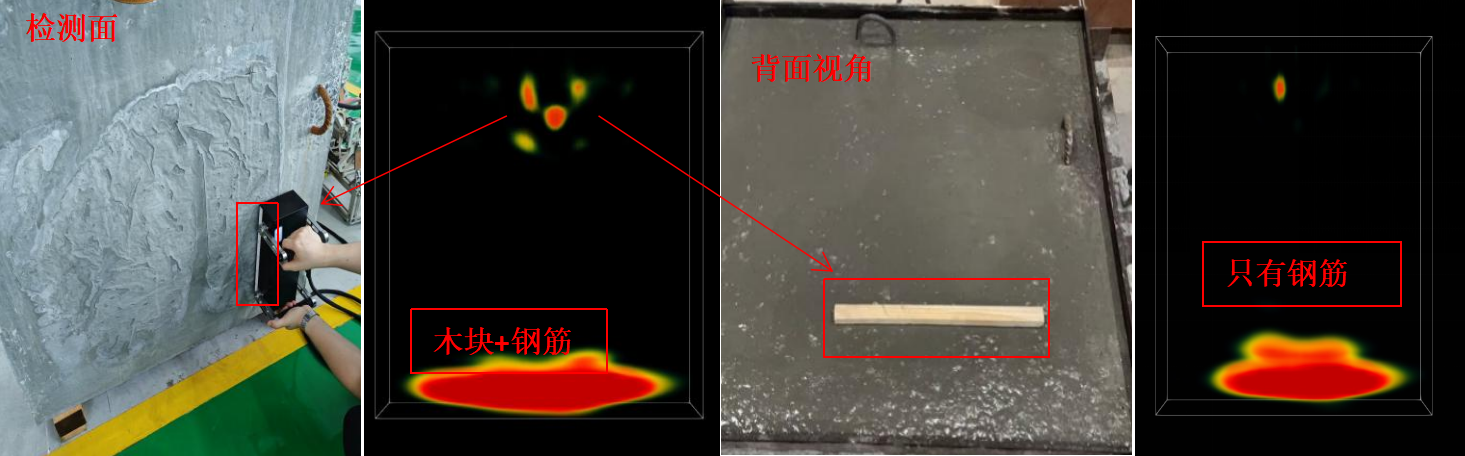

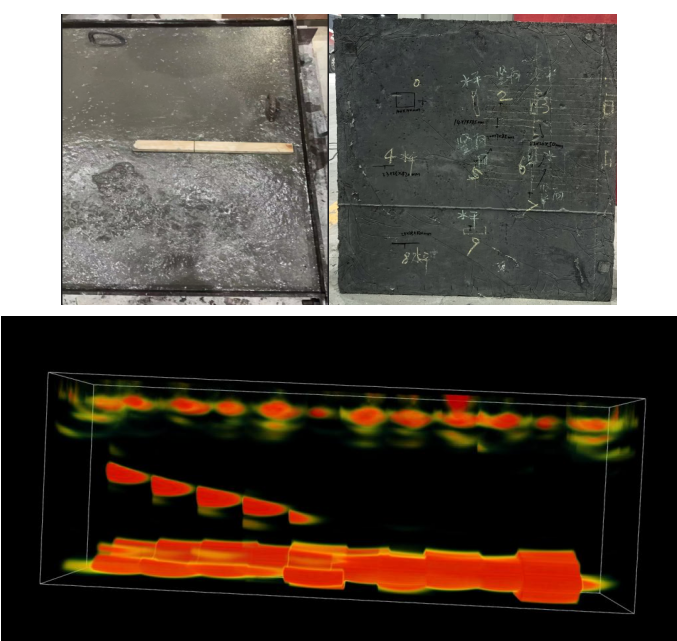

预埋木块混凝土试块检测：
