CTS-LPA70三维层析低频全聚焦相控阵检测仪
桥梁、隧道、大坝、风电混塔——混凝土撑起现代基建，而它内部的空洞、裂缝与钢筋错位，却长期藏在肉眼无法抵达的深处。
钻孔取芯，伤结构；人工敲击，易漏检；进口设备，价格高昂、水土不服。混凝土内部检测的"三座大山"，如今有了国产答案。
汕头超声自主研发的CTS-LPA70三维层析低频全聚焦（TFM）相控阵检测仪——不打孔、不用耦合剂，单面贴附、1秒成像，给混凝土做一次全方位"CT"。
行业痛点
三大难题，亟待破解
| 传统方式 | 痛点 |
| 钻孔取芯 | 破坏性检测，无法大面积应用 |
| 人工敲击/回弹法 | 主观性强，内部缺陷漏检风险高 |
| 进口高端设备 | 售价高昂，与国内工地工况适配性差 |
产品速览
能"看穿"混凝土的便携式三维CT
CTS-LPA70专为混凝土、天然石材、耐火砖、风电叶片等高衰减材料的内部成像而生，采用分体式架构：

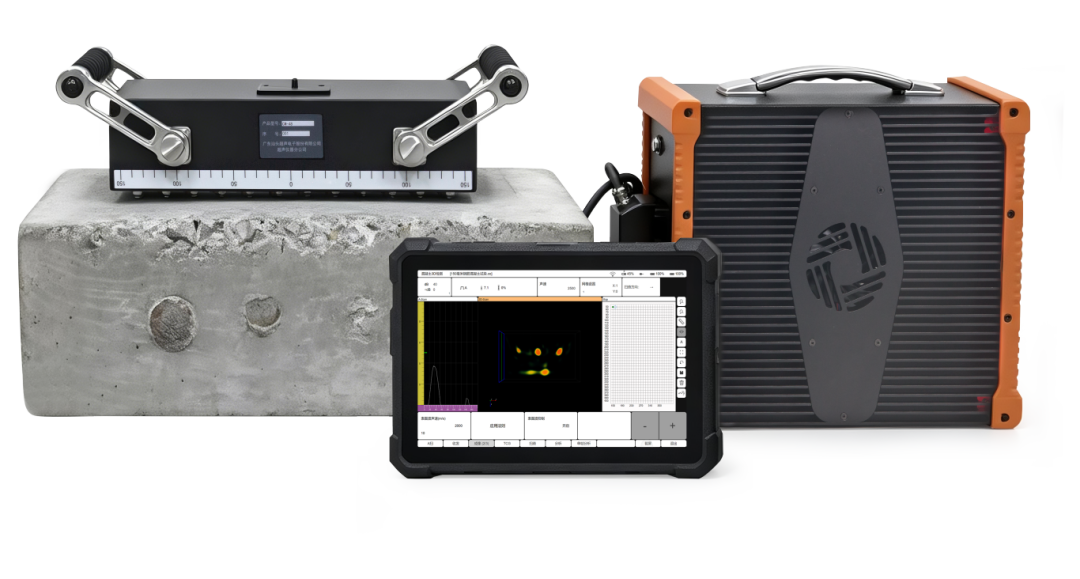

LPA70主机+CM-48阵列探头架+平板显示终端
设备支持FMC全矩阵采集与TFM多模态全聚焦成像，探头贴附构件表面即可单面作业，完成内部结构三维层析成像——钢筋、线缆、空洞、裂缝、分层、夹杂物一目了然。
核心性能参数
| 项目 | 指标 |
| 检测通道 | 32:64通道（最大支持64通道TFM） |
| 探测深度 | ≥1m |
| 缺陷分析能力 | φ10mm钢筋/φ20mm球体缺陷 |
| TFM焦点数 | 高达100万点 |
| 成像速度 | 3D成像帧率>1Hz |
| 工作带宽 | 20kHz～2MHz（-3dB） |
| 显示模式 | A-Scan/B-Scan/C-Scan/3D/3D MAP |
| 电池续航 | ≥4小时 |
| 主机 | 4.1kg，320×260×106 mm |
| CM-48阵列探头 | DPC×48横波50kHz，3.7kg，双手柄多角度可调 |

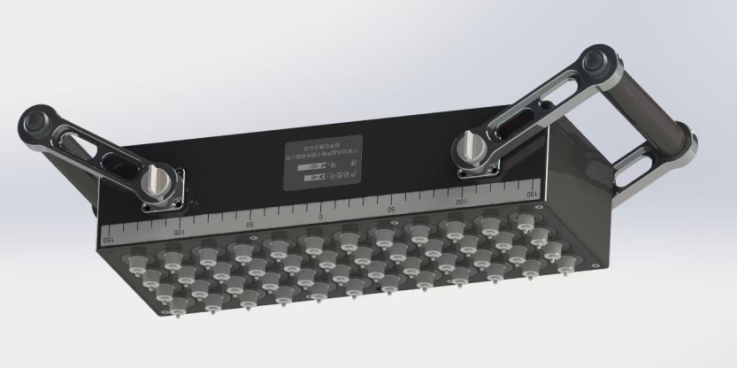

CM-48横波干耦合点接触有源阵列探头
五大核心技术
自主突破，直击痛点
DPC干点接触传感器（已获国家专利）
自研耐磨陶瓷传感头，无需耦合剂即可高效传导声波；每个传感单元配备独立弹簧悬架，自适应粗糙不平的混凝土表面——工地现场，贴靠即测。
一体化信号处理算法
FIR滤波、自适应消除、TCG深度增益补偿三管齐下：提升回波信噪比，统一全深度检测灵敏度，深部小缺陷漏检概率大幅降低。
横波主导检测模式
横波波长更短，对微小孔洞、裂缝的灵敏度显著高于纵波，穿透深度与分辨能力兼顾。
48单元独立浮动自适应耦合
CM-48探头架全部传感单元独立浮动，凹凸粗糙表面照样稳定耦合，保障野外现场数据质量。
单面检测
无需构件双面可接触，单侧贴附探头即可完成3D成像——隧道、挡墙、桥梁等无法对测的受限空间，照样检测。
功能全景
从采集到报告，一机搞定
实时三维成像
基于并行全矩阵采集（FMC）与TFM全聚焦算法，动态生成混凝土内部结构的三维层析图像——就像一个可以随意剖切的"数字混凝土模型"。
多维度可视化
支持A-Scan、B-Scan、C-Scan、3D-Scan与3D MAP全景视图显示，任意角度、任意切面自由剖切查看。

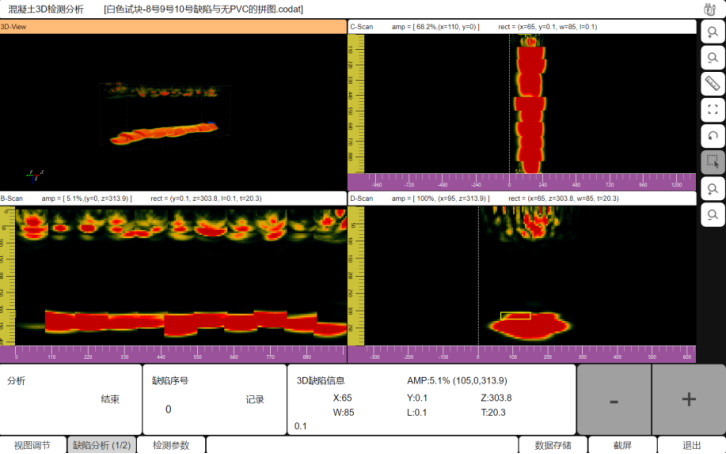

多视图成像：A/B/C/3D-Scan与3D MAP全景重构
两种扫描模式
点扫描——单点1秒成像，适合局部精细诊断；区域扫描——大面积构件普查。
量化分析，一键报告
缺陷定位、尺寸定量测量、3D模型导出，直接生成标准化检测报告。
可扩展分体架构
IPEX相控阵接口兼容 DPC阵列探头与常规相控阵探头。
实测验证
用数据说话，以成像为证

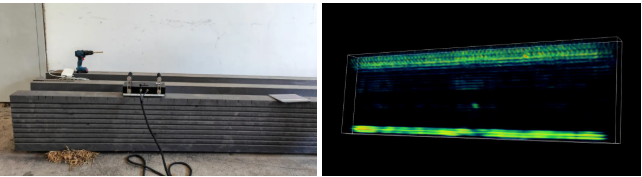

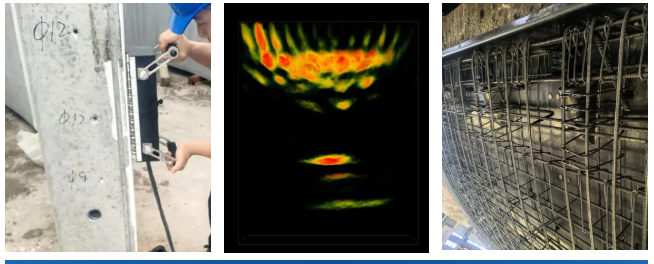

混塔管片检测——密集钢筋与φ12mm孔洞成像
从管片外弧面单面检测，φ12mm孔径空穴清晰分辨，近表面密集钢筋同步成像。

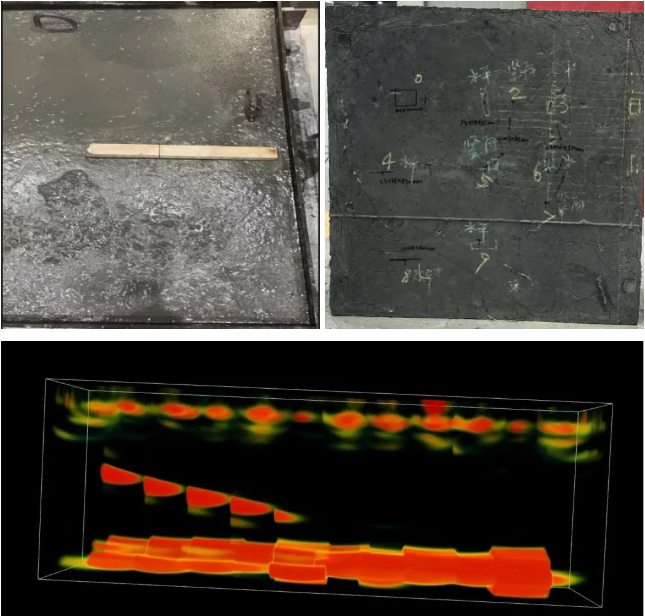

模拟试块成像——钢筋与木条（33×25×420 mm）清晰可辨
网格三维图像拼接扫描形成3D MAP全景视图，木条的尺寸、埋藏深度、走向等信息均可检出并分析，钢筋与木条成像分明。

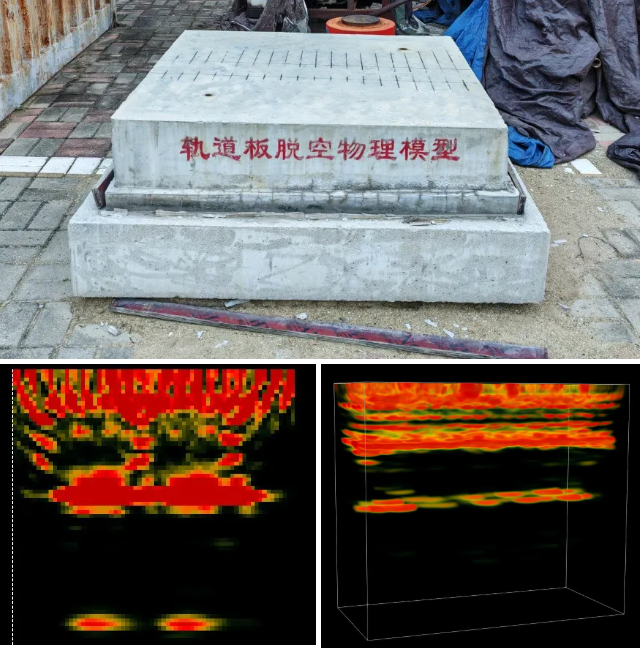

轨道板脱空模型拼图检测——钢筋、二次浇筑界面与脱空缺陷
网格三维图像拼接扫描形成3D MAP全景视图，内部钢筋分布与二次浇筑界面直观呈现；通过底波反射信号的强弱，可间接判定二次浇筑界面的脱空位置。

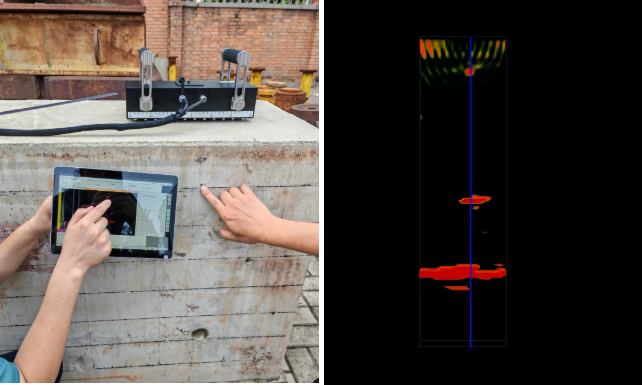

衬砌模型——φ5钢筋（埋深100mm）与φ50空洞（埋深550mm）检出
从试块正上方单面检测，100mm深φ5钢筋与550mm深φ50空洞均成像清晰，深层检测能力出色。

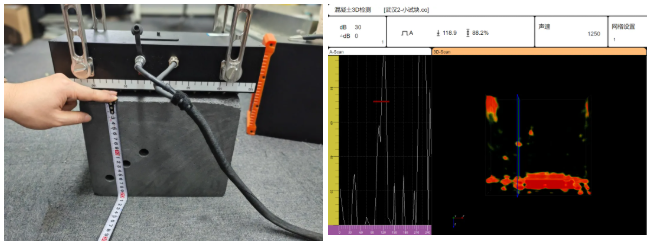

空孔缺陷识别——200mm厚试块内三个不同深度的φ18mm横孔
试块边缘拼图检测——60mm/300mm深φ13mm钻孔同时识别
3D成像直观显示200mm厚碳基复合材料试块内部空孔缺陷，三个不同深度的φ18mm横孔被精准识别、量化定位；网格三维图像拼接扫描形成3D MAP全景视图，可同时识别60mm与300mm深的 φ13mm钻孔。

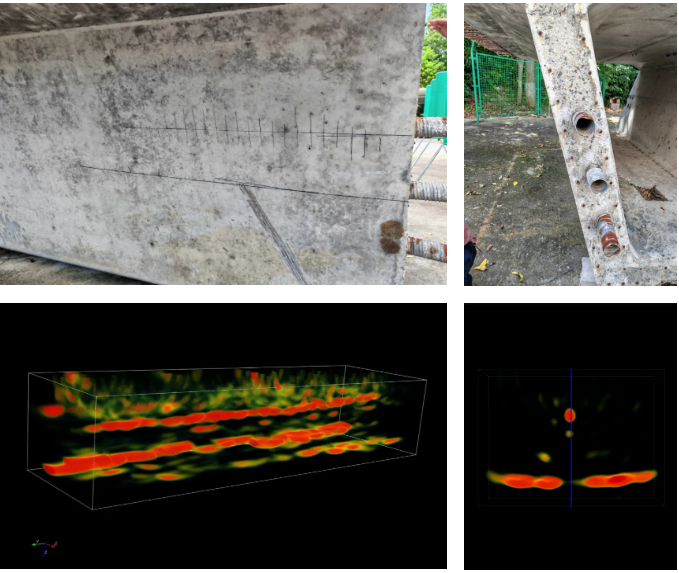

箱梁检测与拼图成像——φ50 mm波纹管清晰可见
现场检出箱梁腹板内部φ50mm空心波纹管与φ8mm钢筋，拼图成像中波纹管轮廓清晰完整。
无论浅层还是深部，无论钢筋还是异物——CTS-LPA70在成像分辨率、检测灵敏度、信噪比等核心指标上，均达到国际同类先进产品水平，国产设备的硬核实力，经得起最严苛的考验。
标准合规
全面对接现行标准
CTS-LPA70的设计与性能指标，全面对标相关行业及团体现行标准，确保每一份检测报告的权威性与法律效力。
行业规程
TB 10223-2026《铁路隧道衬砌质量无损检测规程》
团体标准
T/CECS 02-2020《超声回弹综合法检测混凝土抗压强度技术规程》
T/CECS 1189-2022《装配式混凝土结构检测标准》
T/CECS 21-2024《超声法检测混凝土缺陷技术规程》
T/JSJTQX 51-2024《水泥混凝土内部缺陷 阵列超声法检测技术规程》
T/JSJTQX 66-2024《水泥混凝土内部钢筋阵列超声法检测技术规程》
应用场景
一台设备，覆盖全域
建筑工程
装配式结构专项检测；叠合板脱粘、套筒灌浆饱满度、预制构件空洞与分层排查
桥梁工程
梁体空洞裂缝、预应力管道灌浆密实度、加固层粘接质量、桥墩缺陷扫描，支持高空单面作业
隧道工程
衬砌脱空疏松、衬砌厚度测量，仅内壁单面即可全深度扫描
轨道交通
无砟轨道板灌浆密实性、盾构管片壁后注浆质量普查
水利能源
大坝、挡土墙、核电屏蔽层等大体积混凝土缺陷检测
高衰减材料
耐火砖砌体、古建筑石材、风电叶片脱粘分层筛查
受限工况
点扫描精细诊断+区域扫描大面积普查，狭小空间灵活适配
结语
攻克混凝土无损检测关键核心技术，技术指标达到国际先进水平，实现高端进口设备的国产化替代——CTS-LPA70，让每一方混凝土都经得起"透视"。
混凝土的"CT"时代，已经到来。
