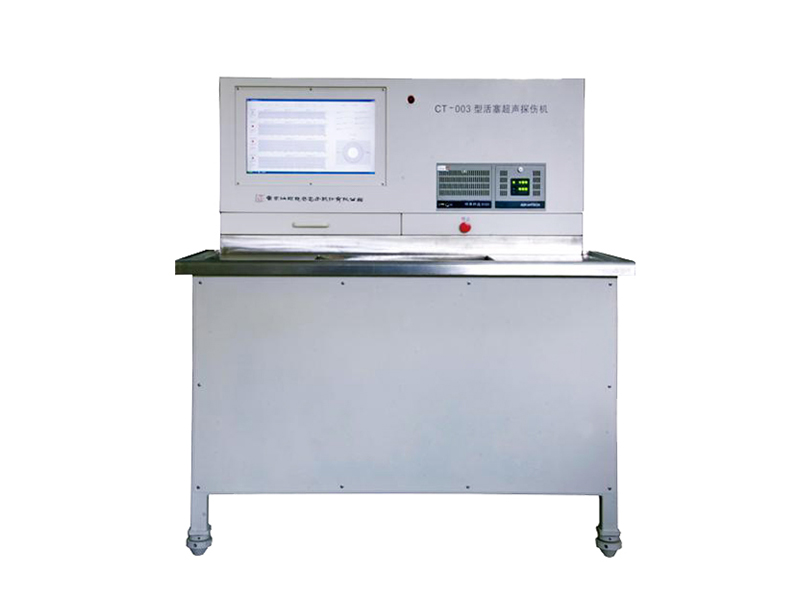

CT-003 型活塞超声探伤机
分享：
CT-003型活塞超声波探伤机是专门用于检测活塞内冷油道的轴向和径向偏移量以及局部气泡气孔等铸造缺陷无损检测、质量检查的超声波检测设备。设备具有检测重复性好，工作稳定，结果显示简洁，操作简便。
产品介绍
CT-003型活塞超声波探伤机是专门用于检测活塞内冷油道的轴向和径向偏移量以及局部气泡气孔等铸造缺陷无损检测、质量检查的超声波检测设备。设备具有检测重复性好，工作稳定，结果显示简洁，操作简便。
活塞超声波探伤机设备配套的探伤系统采用2块CTS-04PC超声卡8通道和JKK-04PC接口卡组成。该产品的各项性能指标符合并部分优于ZB Y230-84《A型脉冲反射式超声探伤仪通用技术条件》、JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》标准。该产品各项技术性能、指标同时满足冶金等行业现行探伤工艺对仪器设备的要求，并符合冶金行业相关标准对探伤仪器设备的技术要求。
功能特点
成套设备：设备由CTS-04PC超声卡、JKK-04PC接口卡、工控PC机、探伤水槽、探头定位夹、承载活塞转台及电气控制部分组成。
记录判伤软件：设备由PCI接口电路及工控PC机的“CT-003型活塞探伤机”专用软件记录探伤过程用线状图给出。
设备功能：自动判断；工件控制参数输入（工件名称；油道端、测面距离；公差；允许的小
缺陷、最大缺陷）；结果保存及报警；文件回放及打印功能；设置参数保存和参数调用。- 数据处理：检测的数据可保存，通过USB接口转到其它个人电脑上供进一步分析处理；技术存
档；随设备提供可安装在个人电脑上的回放应用软件。
性能指标
| 测量原理 | 脉冲回波法 |
| 单位 | mm |
| 活塞测量范围 | Φ（直径）80mm～160mm |
| 距离示值精度 | 0.1mm |
| 工作模式 | 自动判别模式和定时工作模式 |
| 工作效率 | 每小时大于180件 |
| 探伤工件的转速 | ＞10转/分 |
| 设备距离校正形式 | 用同活塞已知距离校正 |
| 水槽尺寸 | 长650mm×宽460mm×深380mm |
| 外形尺寸 | 长1450mm×宽1170mm×高1470mm |
