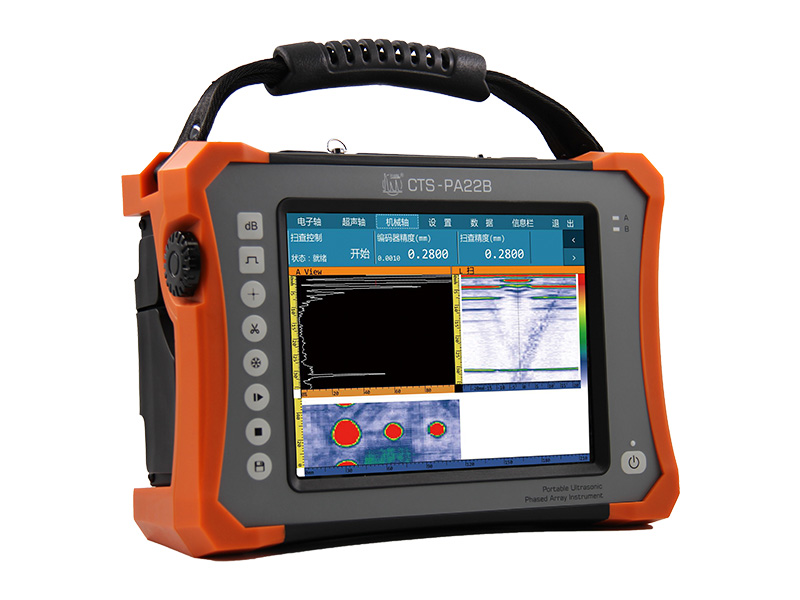

CTS-PA22B相控阵超声检测仪是达到64个检测通道的便携式相控阵检测仪器；仪器采用防水、防油面板，无风扇设计，可触屏操作，实现检测数据全程记录是国产先进的智能化相控超声检测设备。应用领域包括钢结构、电站锅炉、压力容器、输送管道、核电、船舶、油罐、储罐、乙烯管道等常规或特殊焊缝的检测；铁路系统工务焊缝、车辆及机务轮轴轮对等的检测；铝合金搅拌摩擦焊接头及复合材料粘结结构彻底检测；电力行业叶根、叶片、螺栓等的检测；以及移动空间受限的工件的检测及其他常规超声检测的场合。仪器还具备2组TOFD检测通道，满足一次性扫查覆盖100mm厚度焊缝。仪器一次性通过中国特检院的质检达到B级性能要求。
CTS-PA22B相控阵超声检测仪是达到64个检测通道的便携式相控阵检测仪器；仪器采用防水、防油面板，无风扇设计，可触屏操作，实现检测数据全程记录是国产先进的智能化相控超声检测设备。应用领域包括钢结构、电站锅炉、压力容器、输送管道、核电、船舶、油罐、储罐、乙烯管道等常规或特殊焊缝的检测；铁路系统工务焊缝、车辆及机务轮轴轮对等的检测；铝合金搅拌摩擦焊接头及复合材料粘结结构彻底检测；电力行业叶根、叶片、螺栓等的检测；以及移动空间受限的工件的检测及其他常规超声检测的场合。仪器还具备2组TOFD检测通道，满足一次性扫查覆盖100mm厚度焊缝。仪器一次性通过中国特检院的质检达到B级性能要求。
检测
16:64通道相控阵检测功能、双通道TOFD检测功能、双通道常规检测功能，满足客户的各种检测需求。相控阵模块
对接焊缝检测模块、曲轴检测模块、管道腐蚀检测模块、钢轨焊缝检测模块、轮辋车轴检测检测模块、螺栓检测模块、TKY检测模块等。TOFD模块
具有扩散角测量、延时校准、前沿测量、PCS校准、直通波和底波测量、编码器校准、深度校准等校准功能；具有对比度、放大、SAFT、拉直和差分等图像处理功能。常规模块
具有声速校准、延时校准、K值/角度校准、AVG校准、DAC校准；具有波形对比、波形包络、峰值记忆、连续存储、自动增益等功能。3D工艺仿真模型
所有模块均具有3D工艺仿真模型，可为用户定制专属检测工艺，一站式提供全套解决方案。相控阵校准
支持ASME标准规定的ACG和TCG曲线补偿功能，解决扇形扫查时能量分布不均匀及测量误差等问题。声速、延时、ACG、TCG及编码器的校准流程化操作设计，简单易用。图像处理
具有动态深度聚焦和平滑处理功能，不同深度的缺陷均能达到很好的检测分辨力及优质图像显示；具有图像缩放及平移实现图像显示自定义布局；具有闸门扩展功能实现缺陷图像的细微观察。结构设计
无需风扇散热，采用全密封防水防尘设计及自然散热模式，适合各种恶劣检测环境。提供丰富接口功能，双USB接口实现数据转存和仪器升级，HDMI视频接口实现检测屏幕无限扩大。延时精度
2.5ns 的延时精度，提高相位延时的精度，能够显著地抑制旁瓣，提高声束的纵向和横向分辨率，改善成像清晰度。数据采集
常规A扫连存，相控阵线扫、扇扫、C扫、TOFD扫实时快速成像，连续数据记录采用编码器或时基，100%原始数据采集。聚焦法则
根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成，扇形扫查角度步进自动优化。滤波器
0.5-9.6MHz、2.5-12.9MHz、3.8-19MHz三档可选，脉冲宽度根据探头频率自动优化，凸显优良的噪声处理技术。显示屏
8.4寸工业级、全WVGA分辨率（800×600）TFT显示屏，提供触屏操作，室外或强光线下提供极佳的显示效果。供电电源
电源供电交直流两用，单独使用电池可确保仪器工作6小时以上。
| 通道参数 | |
| PA 模 式 | 16:64通道 |
| TOFD 模式 | 2通道 |
| UT 模 式 | 2通道 |
| 物理参数 | |
| 显示 | 8.4寸800×600 TFT彩色液晶屏 |
| 探头接口 | I-PEX 160 pin相控阵探头接口；C5常规探头接口，支持一发一收及自发自收 |
| I/O 接口 | USB2.0接口（2个）；HDMI高清视频接口；LAN 千兆网口；WIFI 无线网口； I/O调试接口；二维编码器接口 |
| 存储器 | 内部： 1GB内存+4GB FLASH，SD卡（可扩展32G）；外部： U盘 |
| 重量 | 3.5kg（含1块电池） |
| 体积 | 长×高×宽：284mm×202mm×95mm |
| 电源 | 交流：100V～ 240V；直流：12V |
| 充电 | 仪器内置充电或外置充电器充电 |
| 工作时间 | 6小时 |
| 功率 | 26W |
| 语言 | 中文 |
| 温度特性 | 工作温度：-20℃～ 50℃；存储温度：-20℃～ 60℃ |
| 防护等级 | IP54 |
| 性能参数—PA工作模式 | |
| 重复频率 | 50Hz～ 10kHz |
| 电压 | 双极性 ±45V～ ±100V，步进5V |
| 脉冲宽度 | 20ns～800ns，步进5ns |
| 阻尼 | 50Ω |
| 采样频率 | 125MHz |
| 延时精度 | 2.5ns |
| 接收延时 | 0us～40us |
| 带宽 | 0.5MHz～19MHz |
| 增益 | 0.0dB～80dB |
| 滤波器 | 0.5～9.6MHz、2.5～12.9MHz、3.8～19MHz三档可选 |
| 检波 | 全波 |
| 扫描线 | 最大128线 |
| 触发 | 编码器、时基 |
| 扫描类型 | 线扫、扇扫、C扫 |
| 角度范围 | -89°～+89° |
| 自动校准 | 声速、延时、TCG、ACG、编码器 |
| 检测范围 | 0.0mm～1000mm，最小范围11mm |
| 显示延迟 | 1000mm |
| 单位 | mm |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 0%～100% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程、水平、深度 |
| 测量分辨率 | 0.5mm |
| 性能参数—UT工作模式 | |
| 重复频率 | 50Hz～5kHz |
| 电压 | 负方波 -75V～-250V，步进25V |
| 脉冲宽度 | 20ns～800ns，步进5ns |
| 阻尼 | 80Ω、400Ω |
| 采样率 | 200MHz |
| 带宽 | 0.5MHz～20MHz |
| 增益 | 0.0dB～110.0dB |
| 滤波器 | 宽带、窄带 |
| 检波 | 全波、正半波、负半波、射频 |
| 触发 | 时基 |
| 扫描类型 | A扫、连存 |
| 自动校准 | 声速、延时、K值/角度、DAC、AVG |
| 检测范围 | 0.0～2000mm，最小范围1mm |
| 显示延迟 | 2000mm |
| 显示移位 | 2000mm |
| 单位 | mm |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 5%～95% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程、水平、深度 |
| 测量分辨率 | 0.1mm |
| 性能参数—TOFD模式 | |
| 重复频率 | 50Hz～5kHz |
| 电压 | 负方波 -75V～-250V，步进25V |
| 脉冲宽度 | 20ns～800ns，步进5ns |
| 阻尼 | 80Ω、400Ω |
| 采样率 | 200MHz |
| 带宽 | 0.5MHz～20MHz |
| 增益 | 0.0dB～110.0dB |
| 滤波器 | 宽带、窄带 |
| 检波 | 射频 |
| 触发 | 编码器 |
| 扫描类型 | A扫、TOFD扫 |
| 自动校准 | 延时、前沿、PCS、直通波、底波、编码器 |
| 检测范围 | 0.0～2000mm，最小范围1mm |
| 显示延迟 | 2000mm |
| 显示移位 | 2000mm |
| 单位 | mm、us |
| 测量闸门 | A、B |
| 闸门起点 | 全范围 |
| 闸门宽度 | 闸门起点到全范围 |
| 闸门高度 | 0%～100% |
| 报警 | 声、光 |
| 测量模式 | 峰值、前沿 |
| 显示读数 | 幅度、声程 |
| 测量分辨率 | 0.1mm |
