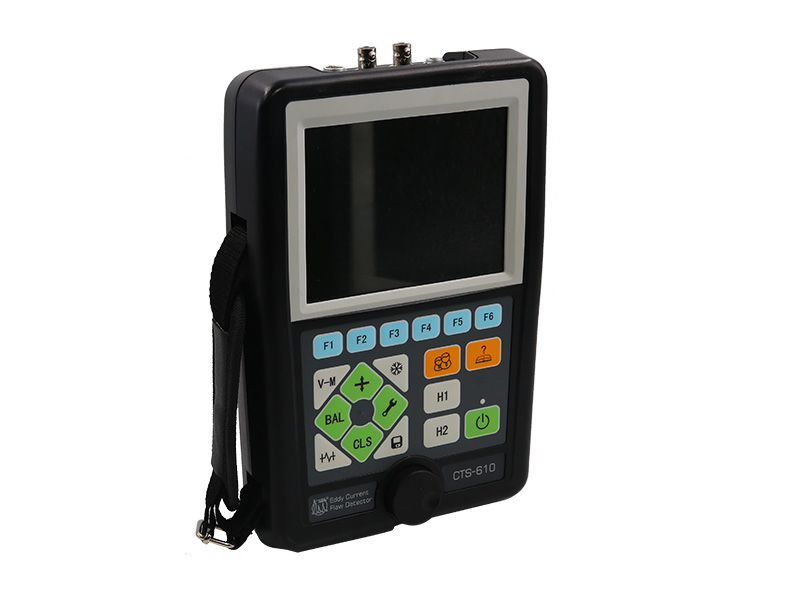

CTS-610数字式涡流探伤仪
分享：
CTS-610便携式涡流检测仪是采用先进的涡流技术、数字电子技术和微机技术设计而成的涡流检测设备。仪器具有实时阻抗平面和时基扫描显示模式，检测频率范围50Hz～10MHz，满足于各种不同金属材料的检测要求，仪器性能好，功耗低，电池能连续工作六个小时以上。仪器采用工业级TFT显示屏，具有全WVGA分辨率（800×480），完全胜任在室外和阳光直射的环境下工作。
产品介绍
CTS-610便携式涡流检测仪是采用先进的涡流技术、数字电子技术和微机技术设计而成的涡流检测设备。仪器具有实时阻抗平面和时基扫描显示模式，检测频率范围50Hz～10MHz，满足于各种不同金属材料的检测要求，仪器性能好，功耗低，电池能连续工作六个小时以上。仪器采用工业级TFT显示屏，具有全WVGA分辨率（800×480），完全胜任在室外和阳光直射的环境下工作。
功能特点
- 模菜单界面操作简单，配合万能旋钮操作更加方便快捷。
- 适用于各种金属材料和零部件探伤，如对焊缝裂纹、铜管、无缝钢管、不锈钢管的折叠、结疤、凹坑、列横、导板划痕、横裂或离层等缺陷具有很高的灵敏度。
- 可升级超声波探伤模块，使得常规仪器具有和超声波探伤仪一样优越的超声波探测功能。
性能指标
| 脉冲发生器 | |
| 发射波形 | 双极性方波 |
| 发射脉冲宽度 | 10 ～ 600ns，步进1.0ns、10.0ns |
| 检测通道 | 1个 |
| 检测频率 | 2个 |
| 发射频率 | 50Hz～10MHz |
| 驱动电压 | 八档 |
| 相位调节 | 360°(步进1°) |
| 增益调节 | 0～90dB(步进0.1dB) |
| 采样频率 | 40MHz 12bit |
| 数字滤波 | 高通：1Hz～1950Hz，低通：3Hz～2000Hz |
| 报警方式 | 幅度和相位报警 |
| 报警框 | 报警框模式：关、幅相、半幅相、方框 |
| 探头类型 | 桥式，反射式 |
| 显示方式 | 时基、阻抗平面 |
| 辅助测量 | 自动/手动测量幅度和相位 |
| 平衡模式 | 数字平衡 |
| 显示模式 | 点，线，消隐模式 |
| 存储 | 500组数据，500组参数，或40分钟记录 |
| 接口 | Q9接口;USB HOST;Mini HDMI |
| 电源 | 大容量锂电池，无记忆效应，可连续工作6～8小时 |
| 内置充电器；交流：220V | |
| 重量 | 约1.5kg（含电池、内置充电器） |
| 体积 | 251.5mm×171mm×52.5mm(高×宽×厚） |
