CTS-PA22M超声相控阵检测模块
分享：

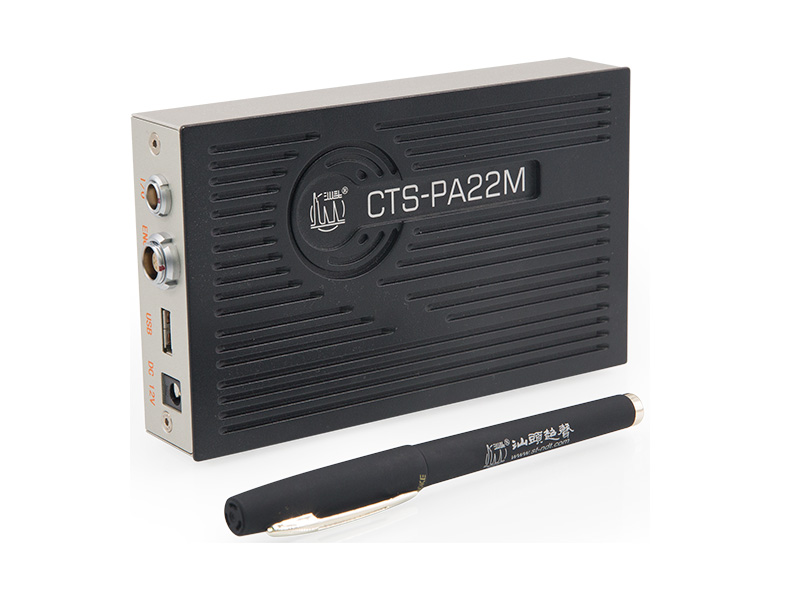

CTS-PA22M是专门为自动化检测系统集成配套的专用相控阵检测模块，具有多机组合和多组相控阵或常规检测的功能，可以满足超大自动化检测系统的配套检测需求。
产品介绍
CTS-PA22M是专门为自动化检测系统集成配套的专用相控阵检测模块，具有多机组合和多组相控阵或常规检测的功能，可以满足超大自动化检测系统的配套检测需求。
功能特点
- 模块通道数为16：16，支持扩展到16：512。
- 支持相控阵双晶探头，支持串列式扫查。
- 支持多组扫查，最大支持512组扫查。
- 高速扫查：最大重复频率可达20KHz，配合千兆网络，可实现250Mbps稳定传输。
- 低频模式：频带低至0.3MHz，支持0.5M探头的检测应用。
- 支持无线网络连接，可实现远程操控。
- 开放源代码，支持二次开发。
- 小型化、轻便，模块体积仅为156.2mm×95mm×30mm，重量为0.57kg，可轻松安装在机械臂、爬行器等扫查检测工装上。
- 可定制IP67或更高防护等级版本，适应于水下30米或恶劣环境使用。
性能指标
| 通道数 | 并行16通道，支持16发16收应用 |
| 支持探头阵元数 | 扩展最大支持512 |
| 每帧最大扫描线数 | 512 |
| 数字化频率 | 100MHz，10bit |
| 可调模拟增益 | 80dB |
| 带宽 | 标准模式：0.5MHz～20MHz（-3dB） |
| 低频模式：0.3MHz～18MHz（-3dB） | |
| 滤波 | 高通、低通、窄带 |
| 扫查方式 | 线扫、扇扫、C扫、D扫、螺栓线扫 |
| 显示模式 | A、B、S、C、D |
| 检波方式 | 全波、正向、负向 |
| 发射电压 | 20Vpp、40Vpp、110Vpp（50Ω负载） |
| 脉冲宽度 | 标准模式：50ns～500ns |
| 低频模式：50ns～1250ns | |
| 最大重复频率 | 20kHz |
| 最大显示深度 | 1.0m |
| 报警方式 | 蜂鸣器、指示灯 |
| 外部接口 | USB2.0、双轴编码器、I/O（6个连接信号、开机控制信号） |
| 数据接口 | WIFI（通过USB2.0接口转换）、千兆以太网（通过USB2.0转换） |
| 供电电源 | DC 12.6V |
| 工作电流 | 约1A（启动时2A） |
| 工作温度 | -10℃～45℃ |
| 连续工作时间 | 7×24小时 |
| 存储温度 | -20℃～60℃ |
| IP等级 | 无防护，可定制IP67 |
| 外形尺寸 | 164mm×95mm×30mm |
| 重量 | ≤0.57kg |
应用领域
应用领域：
1） 板材、管材、棒材、型材、盘件等原材料自动化超声检测系统，火车车轮、车轴等自动化超声检测系统。
2） 风电叶片的自动化相控阵超声检测系统。
3） 汽车车轮轮毂焊缝、变速器齿轮焊缝、电池铝/铜激光焊缝、蓄能器焊缝、动力电池涂胶粘接等关键部件的自动化超声检测系统。
4） 爬行器远程控制自动化超声检测系统。
5） 管道内超声检测器。
应用实例：
CTS-PA22M-S128是CTS-PA22M的一种扩展应用模式，具有多组检测功能，主要特点如下：
l 可同时连接6个16阵元的相控阵探头和32个常规探头
l 6个相控阵探头间也可任意组成双晶探头或串列式扫查，32个常规通道也可任意组合成双晶探头或串列式检测
l 可满足检测比较复杂且需要多探头组合检测的应用，可实现最大512组的扫查
l 可多台并行同步工作，适应更复杂的应用场景
l 支持二次开发
CTS-PA22M-P4是由4台CTS-PA22M同步工作，也是CTS-PA22M的一种扩展应用，实现检测系统的高速高效率扫查的应用场合。
l 4台主机并行工作，也可同步工作
l 4台主机独立通过网络与PC连接，实现高速数据传输，更有利于高速扫查
l 4台主机扫查参数可独立设置，每机都可实现多组扫查
l 可定制不同数量的仪器组合，满足超大检测系统检测需求
l 支持二次开发
